OZ7OX 6m antenne DK7ZB design on 7.2m boom
|
|

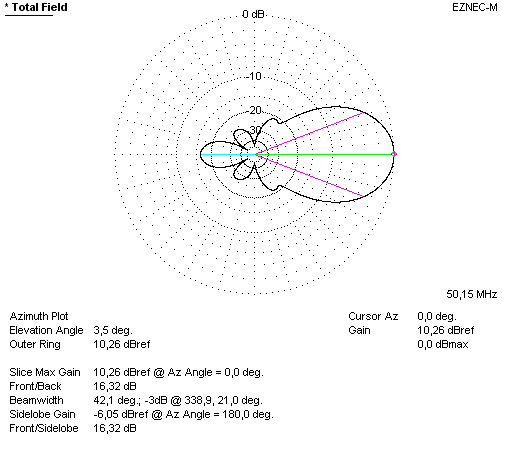

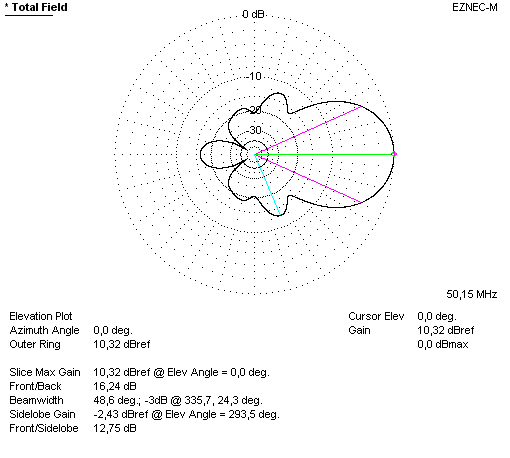

FREE SPACE | FREE SPACE |
![]() |
![]() |

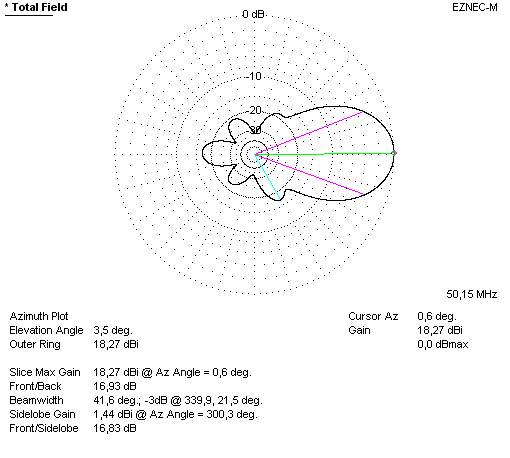

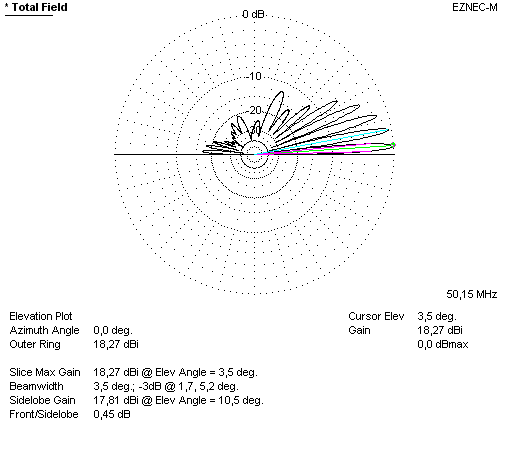

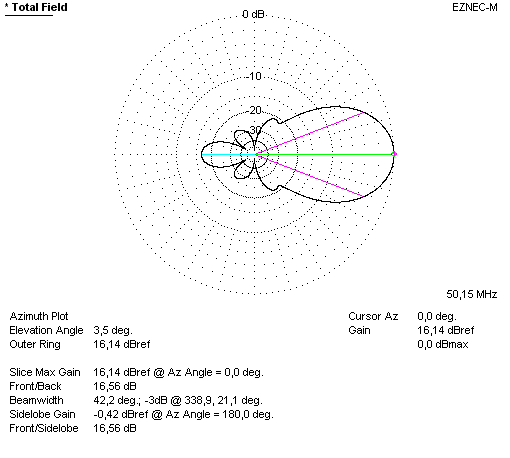

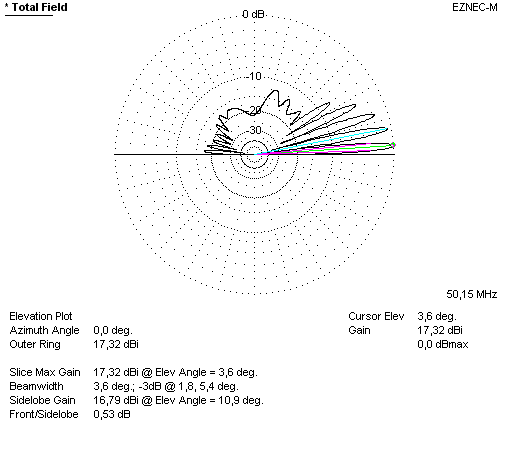

24.5m AGL | 24,5m AGL |
![]() |
![]() |

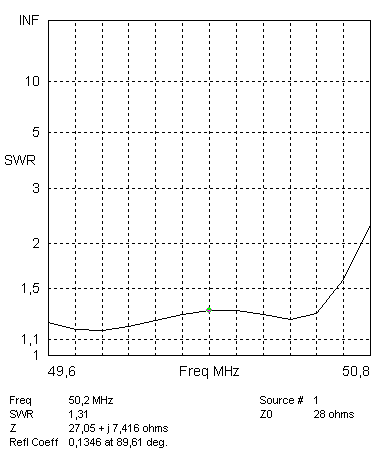

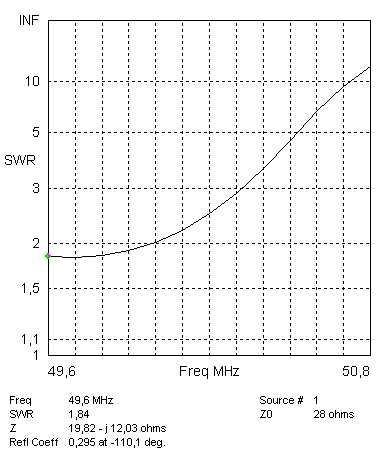

SWR ved 12mm elementer
|
|

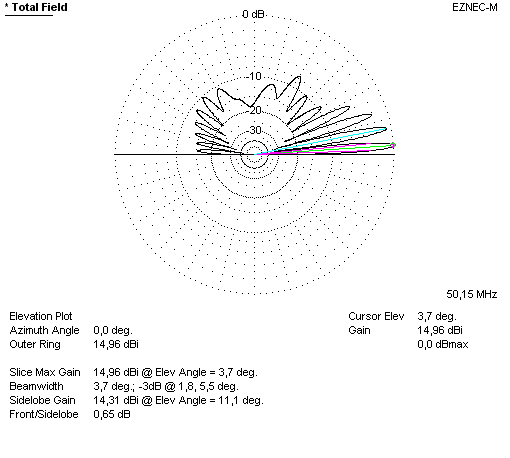

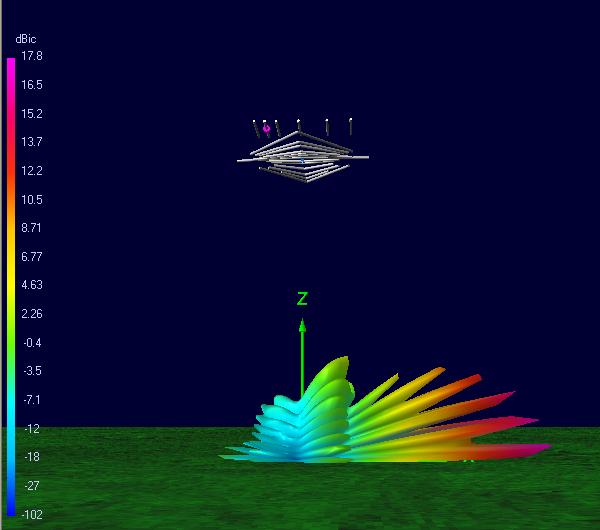

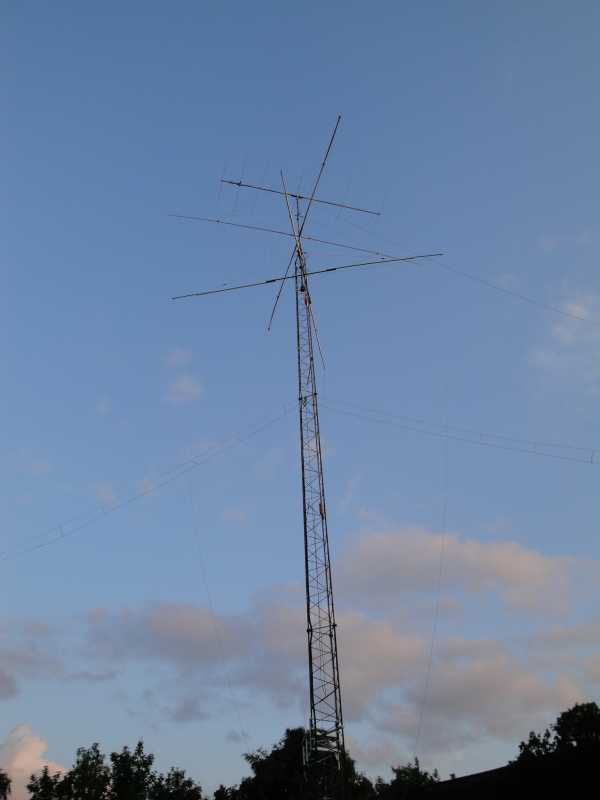

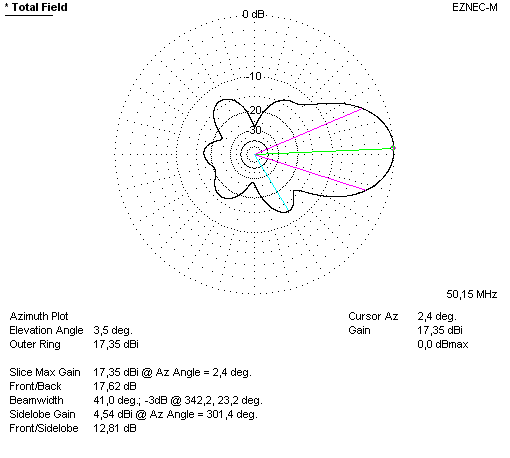

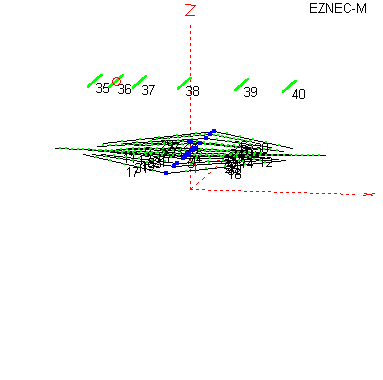

OZ7OX 6m antenne DK7ZB design on 7.2m boom opsat over spiderbeam | |
|
|

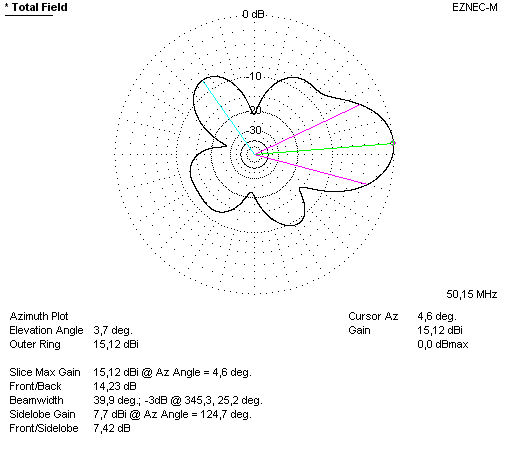

opsat 1.0m over spiderbeam 23m højde(AGL) |
|
![]() |
![]() |
![]() |
|
opsat 1.5m over spiderbeam 23.5m højde(AGL) |
|
![]() |
![]() |
![]() |
|

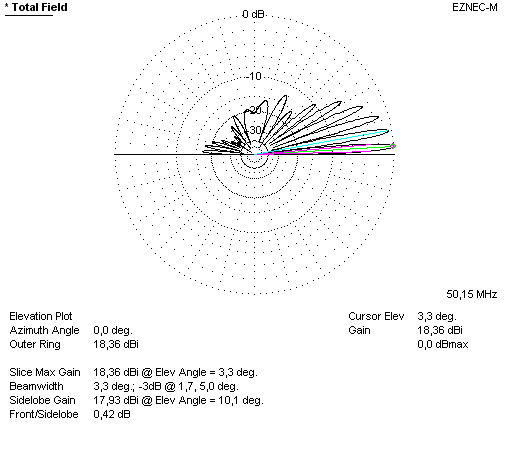

opsat 2.5m over spiderbeam i 24.5m højde(AGL) |
|
![]() |
![]() |
SWR ved 12 mm elementer
|
|
opsat 3.5m over spiderbeam i 25.5m højde(AGL)
|
|
![]() |
![]() |
![]() |

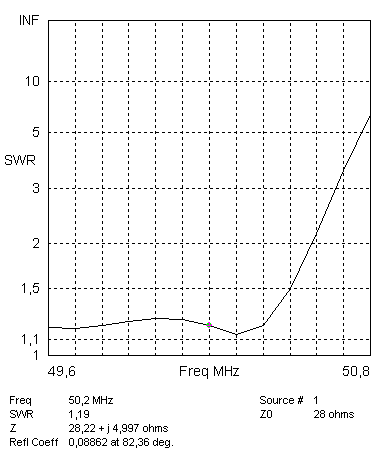

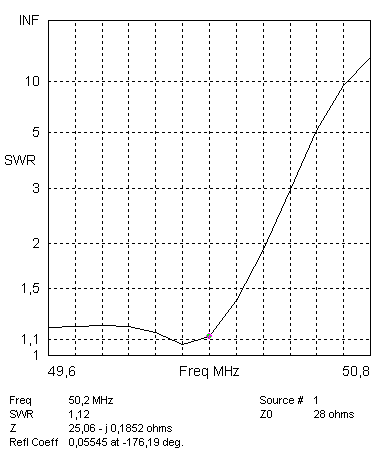

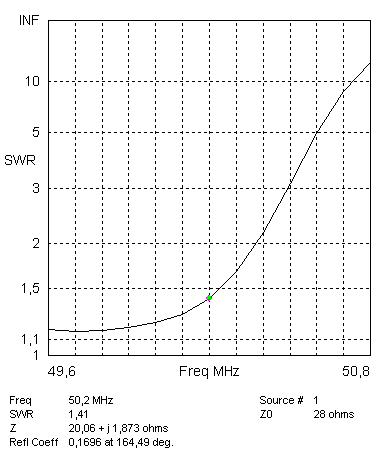

DK7ZB 6 elm 7.2m boom SWR versus Element tykkelse
8mm elementer | 10mm elementer | 12mm elementer |
![]() |
![]() |
![]() |
